Ethernet - Bucles LAN.

Generalmente, una LAN se configura de forma jerárquica. - Óptimo según el cableado estructurado.
- Fácil de entender.
A veces conviene una topología en forma de malla.

Mayor tolerancia a fallos.
A veces, mayor velocidad entre switches.

Bucles LAN.

Problema:

Una trama podría estar viajando por la red por siempre. ( Switching loop ).

Solución 1: STP


                Ciertos enlaces de la red se deshabilitan, para volver a una topología jerárquica.
                Estos enlaces se habilitan de nuevo cuando se modifican las condiciones.

Solución 2: Link Aggregation


                Se modifica el comportamiento de los switches. Usando varias conexiones como una sola,
                con más velocidad.

802.1D: Spanning Tree

Es un protocolo de red para conseguir un árbol (red jerárquica) a base de deshabilitar enlaces de una malla.

El administrador puede definir una raíz (centro de la estrella).
Los switches envían paquetes entre sí para calcular sus distancias a esa raíz.
El puerto más cercano de cada switch se convierte en el puerto raíz.

Nomenclatura.

Root Port(RP): Es el puerto por el que se llega más baratoa la raíz.
Coste del enlace: Un enlace lento es más costoso. Esta es la medida para decidir entre enlaces:
Coste = 10000/Mbs
Tomamos el más "barato", que es el más rápido.
Designated Port(DP): Es el puerto conectado al RP de algún otro switch.
Bumped Port(BP): Puerto enchufado aotro switch, que no es RP ni DP. Nomenclatura

Coste de un elnace.

Definidos por un estándar. Nosotros los aproximamos con 10000/velocidad.

        Data rate                    STP Cost (802.1D-1998)      RSTP Cost (802.1W-2001)
        4 Mbit/s                     250                         5000000
        10 Mbit/s                    100                         2000000
        16 Mbit/s                    62                          1250000
        100 Mbit/s                   19                          200000
        1 Gbit/s                     4                           20000
        2 Gbit/s                     3                           10000
        10 Gbit/s                    2                           2000

Bridge Protocol Data Units.

Cada switch viene de fábrica con un Id para ser root,aunque el administrador lo puede cambiar.
Se envían tramas BPDU para comunicarse entre los switches.

Quíen tiene el menor Id.
Qué coste tiene cada uno de sus puertos para llegar a la raíz.

Generalmente, se envían cada 2 segundos.

Ejemplo:

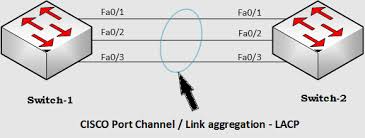

IEEE 802.3ad: Link Aggregation

Los switches no envían entre sí tramas ethernet estándar, agrupan varios enlaces y los utilizan como uno solo. Sirve para eliminar los cuellos de botella entre switches.
Link Aggregation
Explicación'simple' del LA:

Configuración en Cisco.

Los puertos que se quieren agregar se añaden al mismo channel-group.

switch(config)# interface fa0/1 switch(config-if)# channel-group 1 mode active

Redundancia a nivel de red.
