Recuerda que la arquitectura IEEE 802, el nivel de enlace se divice en dos subcapas:
→ LLC: Se encarga de las funciones comunes de la capa independientemente del medio físico usado.
(Ej: control de errores o de flujo). Sus funciones han sido definidas por el subgrupo 802.2.
→ MAC: Se encarga del acceso al medio.
Un dominio de colisión es un conjunto de segmentos de cable que interconectan na red donde, al transmitir
dos o más estaciones, puede producirse una colisión.
La subcapa MAC:
En las redes de difusión, cuyo medio de transmisión está compartido por diferentes dispositivos, hace falta un
mecanismo para que cada equipo pueda usar el medio durante un tiempo suficiente.
Los protocolos se tiene que encargar de resolver los conflictos de acceso al medio. Por esta razón, la capa de
enlace de redes de difusión es más compleja que la de las redes punto a punto.
Se trata de la capacidad de las estaciones transmisoras para detectar si en un determinado momento el canal está siendo ocupado por otra transmisión.
Se trata de la capacidad de las estaciones para determinar si se ha producido una colisión en el medio.
Elaborado en 1970 por la Universidad de Hawaii. Se manda una trama y se espera una confirmación.
Se no llega la confirmación se supone que ha habido una colisión y se retransmite la trama.
Carrier Sense Multiple Access
Escucha el canal antes de empezar a transmitir, para comprobar que no está en uso.
Comprueba continuamentesi el canal está libre.
Si al intentar transmitir está ocupado, espera un tiempo aleatorio antes de intentar transmitir otra vez.
Las estaciones son capaces de detectar una colisión después de haber empezado a transmitir.
Ethernetse basa sobre el CSMA/CD persistente Utilizando cable UTP de
categoría 5e o 6.
Usando codificación 4B/5B - MTL-3
PAM-5.
Fibra óptica con codificación 8B/10B

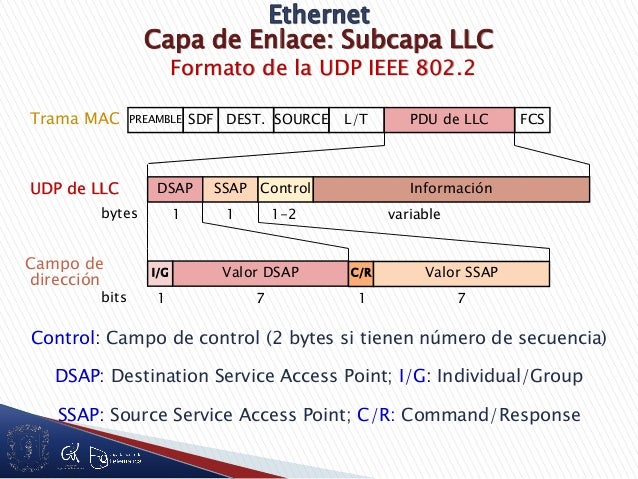

DSAP y SSAP: Especifican los protocolos de nivel superior.
Control:
Cuando DSAP y SSAP tienen el valor AA o BB. Distingue protocolos adicionales a los del LLC, por ejemplo: no hay un numero asignado para que IP viaje sobre LLC.
Lo normal son tramas Ethernet-Dix o 802.3 RAW.
Maximum Transfer Unit
El sistema operativo puede permitir configurarlo para:
Network MTU(bytes) --------------------------------------- 16 Mbps Token Ring 17914 4 Mbps Token Ring 4464 FDDI 4352 Ethernet 1500 IEE 802.3/802.2 1492 PPPoE(WAN Miniport) 1480 X.25 576
Se llaman direcciones físicas, aunque son de la capa de enlace.
Son números de 48 bits (6 bytes).
Hay ocasiones en las que interesa hablar con todos los ordenadores de la red.
Un repetidor es un quipo con dos puertos de comunicaciones. Repite la señal recibida por
un extremo hacia el otro extremo.
Un puente es similar a un hub, incluyendo sus funcionalidades pero con una lógica más avanzada.
No solo trabaja a nivel eléctrico. Además, entiende las tramas y puede decidir si las retransmite o
no.
Solo retrasmite tramas si el destinatario está al otro lado.
Un puente (bridge) con más de dos puertos se denomina switch.
Los hub y los switch no tienen una dirección MAC.
¿Cómo conoce un bridge qué equipos están en qué zonas de la red?
Generalmente, un bridge/switch no tiene este tipo de configuración.
El switch aprende "hacia atrás"
Es un protocolo que se encuentra en la frontera de las capas de red y enlace, aunque generalmente aparece como
protocolo de red.
Determina la dirección MAC de un equipo de nuestra misma subred conocida su dirección IP, para hacer la entrega de la
trama localmente.
Suele realizarlo el sistema operativo.
Consultar las direcciones conocidas.
arp -a
Borrar una entrada (dirección IP).
sudo arp -d XXX.XXX.XXX.XXX
Añadir manualmente una entrada (dirección IP,MAC).
sudo arp -s XXX.XXX.XXX.XXX MM:MM:MM:MM:MM:MM
Consultarlas direcciones conocidas.
arp -a
Borrar una entrada (dirección IP).
arp -d XXX.XXX.XXX.XXX
Borrar todas las entradas
arp -a
Añadir manualmente una entrada (dirección IP,MAC)
arp -s XXX.XXX.XXX.XXX MM:MM:MM:MM:MM:MM
