Los medios de transmisión son el medio físico que facilita el transporte de la información. La calidad de la transmisión dependerá de sus características.
Medios guiados | Cable de pares trenzados | Cable coaxial | Fibra óptica | |
Medios no guiados | Ondas de radio | Microondas | Infrarrojos | Ondas de luz |
Transmiten impulsos eléctricos o lumínicos. Los bits se "transforman" en la tarjeta de red.
Ésta los convierte en señales eléctricas o lumínicas respetando iertos criterios definidos por
el protocolo usado en esa red.
Cada cable tiene unas características propias:
El trenzado se comporta como un apantallamiento (la interferencia se anula a sí misma en la siguiente vuelta).
El más común consta de 8 hilos trenzados dos a dos identificados por colores. Fabricados en cobre,
transmiten la información en modo de impulsos eléctricos.
Se clasifican en categorías, por el número de trenzas por unidad de longitud.
A mayor trenzado, menos interferencias y mayor velocidad de transferencia.
Afectado por la atenuación, para aumentar ésta, se hace uso de repetidores.
Cuatro pares de alambres codificados por color que han sido trenzados y cubiertos por un revestimiento de plástico flexible. Se usa en las LAN Ethernet. Es barato y fácil de instalar.
Define características del cableado LAN:
Típicos de conexiones telefónicas
Ethernet, el conector RJ11 es compatible con puertos RJ45.
Conector RJ45 Usado para conectar redes de cableado estructurado, categoría 4,5,5e,6 y 6a.
RJ es un acrónimo inglés de "Registered Jack". Posee ocho pines o conexiones eléctricas, que
normalmente se usan como extremos de cables de par trenzado.
Las especificaciones EIA-TIA 568, describe los códigos de color de los cables para colocar pines a las
asignaciones (diagrama de pines o contactos) para:
1- Cable director de Ethernet.
2- Cable de conexión cruzada.
Típico de puerto serie
Puerto paralelo, el de las impresoras anteriores a las USB, conectores de las impresoras financieras PR de Olivetti, principalmente.
Se utiliza para conectar equipos de nivel 3 con equipos de nivel 1-2
Se utiliza para conectar equipos de niveles equivalentes(3 con 3, 2 con 2).
Cable recto y cable cruzado.
Power over Ethernet
La mayoría de equipos detectan automáticamente al otro equipo
Se cruzan ellos mismos si es necesario. Hay algunas excepciones, como Cisco.
Define características del cableado completo (junto con rosetas,conectores,...)
Define características del cable (MHz soportados e impedancia).
Define características del cableado,aplicadas a un protocolo físico y de enlace concretos (distancias máximas, retardos máximos, ...)
TIA/EIA 568B ISO/IEC 11801 Maximum Data Rate
Class A 100 khz Cat 1 Class B Up to 1 Mbps (1Mhz) Cat 2 4 Mbps Cat 3 Class C 16 Mbps Cat 4 20 Mbps Cat 5 Class D 100 Mbps (100 Mhz) Cat 5e 1000 Mbps (100 Mhz) Class E 200 Mhz Cat 6 Up to 250-400 Mhz Cat 6e Up to 625 Mhz Cat 7 Class F Up to 600-700 Mhz Cat 8 Up to 2 GHz
De acuerdo a su rendimiento (velocidad/uso).
Categoría 1 (1 Mhz). Hilo telefónico para voz. Categoría 2 (4 Mhz). Par trenzado sin apantallar de cobre. Categoría 3 (16 Mhz – 10 Mbps). Categoría 4 (20 Mhz – 20 Mbps). Categoría 5 (100 Mhz – 100 Mbps). Categoría 6 (250 Mhz – 1 Gbps). Categoría 7 (600 Mhz – 10 Gbps). Categoría 8 (en desarrollo)

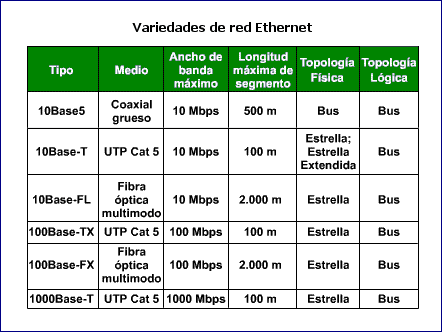

Tecnología Velocidad de transmisión Tipo de cable Distancia máxima Topología 10Base2 10 Mbps Coaxial 185 m Bus (Conector T) 10BaseT 10 Mbps Par Trenzado 100 m Estrella (Hub o Switch) 10BaseF 10 Mbps Fibra óptica 2000 m Estrella (Hub o Switch) 100BaseT4 100Mbps Par Trenzado (categoría 3UTP) 100 m Estrella. Half Duplex (hub) y Full Duplex (switch) 100BaseTX 100Mbps Par Trenzado (categoría 5UTP) 100 m Estrella. Half Duplex (hub) y Full Duplex (switch) 100BaseFX 100Mbps Fibra óptica 2000 m No permite el uso de hubs 1000BaseT 1000Mbps 4 pares trenzado (categoría 5e ó 6UTP ) 100 m Estrella. Full Duplex (switch) 1000BaseSX 1000Mbps Fibra óptica (multimodo) 550 m Estrella. Full Duplex (switch) 1000BaseLX 1000Mbps Fibra óptica (monomodo) 5000 m Estrella. Full Duplex (switch)
La categoría es un estándar de la calidad del cable.
La clase es un estándar de la calidad de la red completa.
Conductor de cobre rodeado de una capa de aislante flexible, sobre este material aislante hay una malla de cobre que actúa como:
La información se tranmsite en forma de pulsos de luz.
En cada instante si hay presencia o ausencia de señal luminosa.
Se puede usar diferentes colores para la multiplexación por ffrecuencia. En un
extremo se coloca un LED emisor de luz o láser, en el extremo opuesto se sitúa
un detector de luz.
Gran ancho de banda.
La atenuación es mínima.
No hay interferencias, no se producen campos magnéticos.
Longitud del cable, capacidad y velocidad son muy altas.
Seguridad de datos: sólo se puede acceder (pinchar) el cable por medios destructivos.
Seguridad frente a accidentes, no hay corriente eléctrica, no es peligroso.
Son frágiles.
Los transmisores y receptores son caros.
Empalmar un cable es difícil.
Necesitan un conversior eléctrico para conectar al PC.
No hay chips ópticos.
Consiste en dos cilindros coaxiales de vidrios transparentes y de diámetros muy pequeños. El cilindro
interior se llama núcleo y el exterior envoltura.
El índice de refracción del núcleo es mayor que el de la envoltura.
En el límite entre el núcleo y envoltura se produce una reflaxión total de la luz, como consecuencia la
luz no puede escapar del núcleo, quedando guiada dentro de él.
El diámetro del núcleo es muy superior a la longitud de onda de la luz.
De índice escalonado:El índice de refracción es constante en el núcleo.
De índice gradual:El índice de refracción varía dentro del núcleo hasta igualar al del revestimiento.
El diámetro del núcleo es poco mayor que la longitud de onda.
Únicamente se propaga un rayo de luz. Necesita un diodo láser de elevado coste.
Las señales no viajan por un canal cerrado.
IEEE 802.15
Baja velocidad, bajo coste de energía, corto alcance (PAN).
IEEE 802.16
Worldwide Interoperability for Microwave Access.
Usa ondas de radio en las frecuencias de 2,5 a 3,5 GHz. Se usaen zonas de difícil acceso
para medios guiados (por terreno o por número de usuarios).
IEEE 802.11
Destinada a LAN. Microondas y radiofrecuencia.
